Fyra kundanpassade sinusfilter är nu i drift hos kund inom gruvindustrin i norra Sverige. Granitor Systems fick i uppdrag att leverera en containerlösning för kraftdistribution, där Tramo levererade sinusfilter som en del av systemet. Levererade sinusfilter används i pumpar som drivs av frekvensstyrda (VFD) motorer. Höga krav i denna applikation ledde till att vi utvecklade en kundspecifik lösning.
Visste du att?

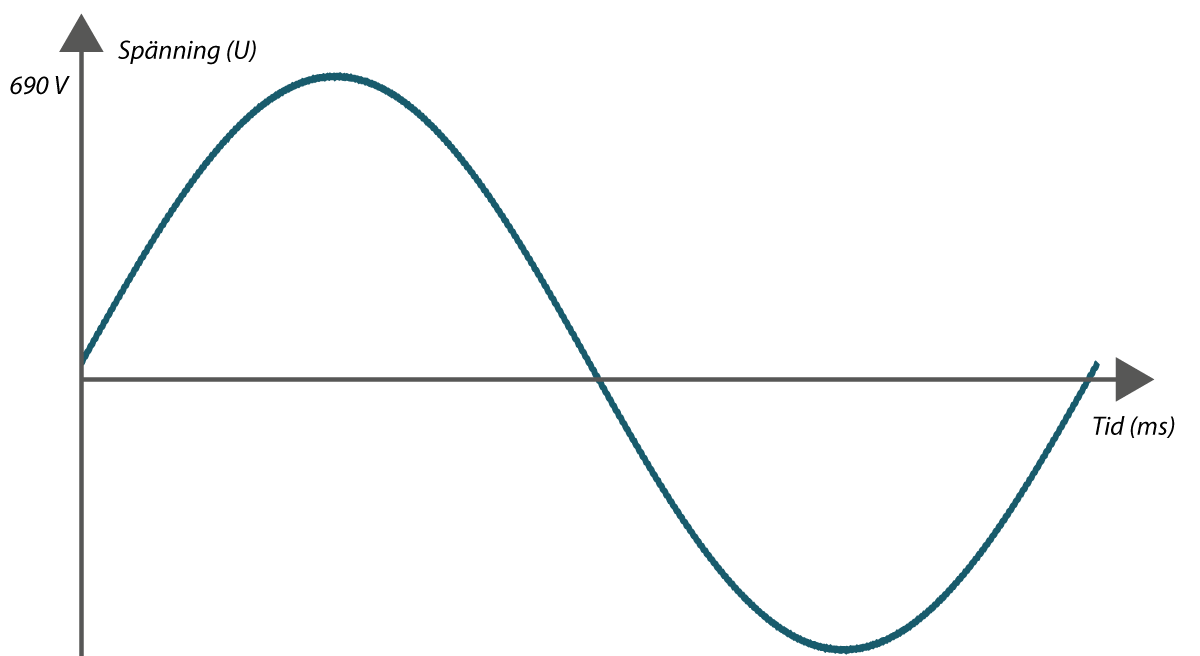

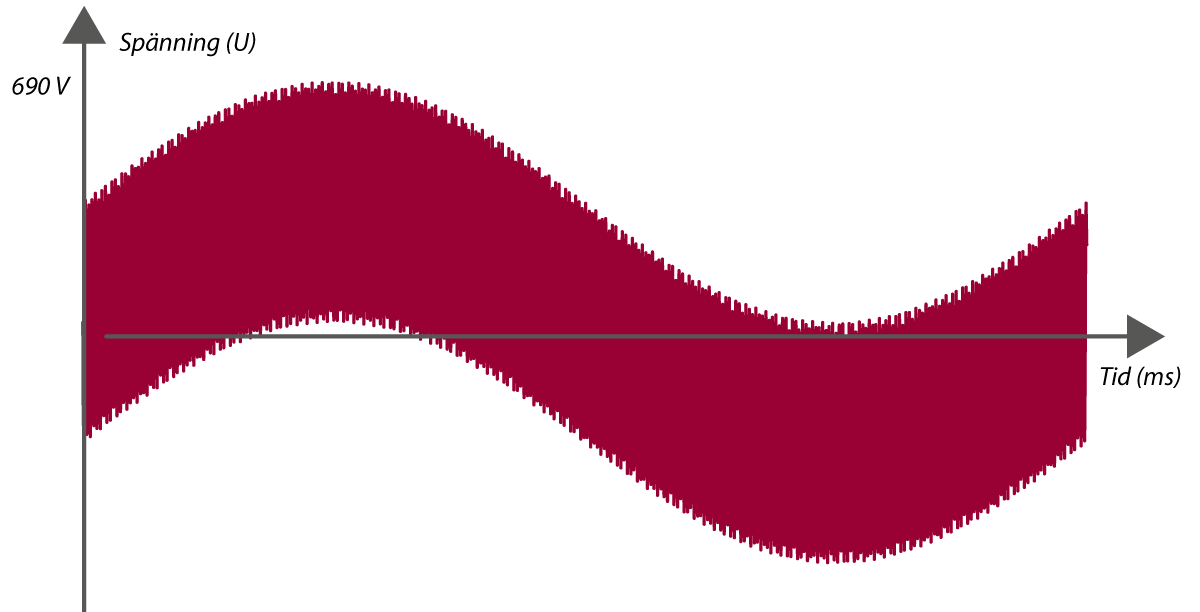

Med sinusfilter så går både spänningen och strömmen från icke filtrerad till ideal sinusformad kurvform på upp mot 500m.
Problemet
Redan vid projekteringsfasen förstod Granitor att en induktor inte var tillräckligt då motortillverkaren hade specificerat att ett sinusfilter krävdes och kabellängden var 320m.
Med en tydlig kravspecifikation, både gällande de tekniska parametrarna och den geografiska placeringen kunde Tramos tekniska team ta fram rätt lösning.
Lösningen
Med information om effektkrav, märkspänning, effektfaktor kunde sinusfiltret dimensioneras för rätt ström och enligt rätt karakteristik. Då det fanns begränsat med plats togs ett gemensamt beslut om att placera enheterna utanför själva containern. Med rätt IP-klassning tillsammans med filterfläkt med luftflöde på 12m³/h, kunde filtret designas och optimeras.
Efter driftsättning kan de frekvensstyrda motorerna säkert köras & skyddas mot
- Spänningspikar
- Lagerströmmar
- Switchade ljud i motorn
Detta gör att livslängden förlängs och att servicetillfällena minskar. Även förlusterna i motorn minskar drastiskt vilket gör att större delen av effekten används i stället för att försvinna ut som värme.
Har du ett elkvalitetsproblem som du behöver hjälp med? Kontakta Tramo! Vi har ett kunnigt tekniskt team som tar fram en lösning anpassad för din applikation.
Vad gör ett sinusfilter?
- Bristande elkvalitet vid frekvensomriktardrift kan orsaka överhettning och ökat slitage i motorer
- Ett sinusfilter skyddar frekvensstyrda motorer mot lagerströmmar, spänningstoppar och isolationsfel
- Förlänger motorns livslängd och sänker underhållskostnaderna
- Enkel att applicera utan ingrepp i motorns konstruktion
Sinusfiltret kan appliceras till en mängd olika applikationer, utan ingrepp på motorns konstruktion.
Rekommenderade tillämpningar för sinusfilter:
Sinusfiltret kan appliceras till en mängd olika applikationer, utan ingrepp på motorns konstruktion.
- Motorer där magnetiska ljud från PWM-spänning behöver elimineras
- Motorer som används i aggressiva miljöer eller vid höga temperaturer
- Applikationer med motorkablar mellan 150-300m och längre, både skärmade och oskärmade kablar
- Applikationer där serviceintervallet behöver förlängas
- Applikationer med 690V & allmänna motorer
- Fall där frekvensomvandlaren är kopplad till en transformator
